裝置技術書

一．          設備制造遵循的國家標準和行業標準

GB2900《電工名詞術語》

GB10229-88《電抗器》

GB/T16927.1-2-1997《高電壓試驗技術》

ZBK41006-89《試驗變壓器》

GB7328-87《變壓器和電抗器的聲級測量》

IEC358(1990 )《耦合電容器和電容分壓器》

IEC1000《電磁兼容性》

GB4793-1984電子測量儀器安全要求

GB/T2423.8-1995電工電子產品基本環境試驗規程

GB/T3859.1-1993半導體變流器基本要求的規定

GB/T-3859.2-1993半導體變流器應用導則

二.總體技術功能

1.     變頻串聯諧振試驗裝置以調整輸出頻率激發串聯諧振.

2.   變頻串聯諧振耐壓成套裝置包括以下基本部件：

變頻電源、勵磁變壓器、高壓電抗器、電容分壓器及附件等。

3．180/100變頻串聯諧振耐壓裝置系統功能滿足以下試驗要求：

 10KV電纜S=300mm2，長度2km.

      35KV電纜,S=300mm2 500m

       35KV 主變、開并試驗。

以下環境條件下能夠不影響正常試驗：

溫度范圍：—10～45℃

海拔高度：≤2000m  相對溫度：≤90%

3.3系統技術參數如下：

a、      輸出電壓波形：正弦波，波形畸變率≤0.5%

b、  輸出分辨率：0.1H_Z

c、  輸出頻率范圍：30～300 H_Z

d、  額定負載下連續運行時間：30min,且各部件溫升≤35K

e、  品質因數：30～300

f、        不穩定度：0.01%

g、  系統測量精度：1.0級

h、  輸入工作電源：單相220V、50H_Z

i、  系統噪聲：≤60分貝

3.4系數使用功能：

a、        具備手動試驗/自動調諧/自動試驗三種模式，并可任意切換。

b、        具備大屏幕顯示，可指示：輸出電壓（有效值）及輸出頻率等。

c、              具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能。

d、              具備過壓、過流保護功能，并可任意整定設置。

e、              具備放電保護功能，在高壓發生閃絡時，可自動降電源，同時可以提示“電保護”及相關信息。

f、               具備掉電保護功能。

g、              具備過熱保護功能。

h、              具備零值保護功能，系統和變頻電源只能零啟動、零退出。

i、               具備各種數據打印功能。

j、               具備系統故障自診斷功能。

三、本裝置特點：

1、        主機保護功能齊全，有過流、過壓、閃絡、過熱、零值升壓、掉電保護等功能，出廠前經滿負載試驗合格。

2、        勵磁變壓器箱為雙層鋁塑結構，美觀輕巧。高壓側圈為三組線圈，且線圈有原件過壓保護。

3、              電抗器可任意組合串聯或并聯。

四、具體技術性能參數

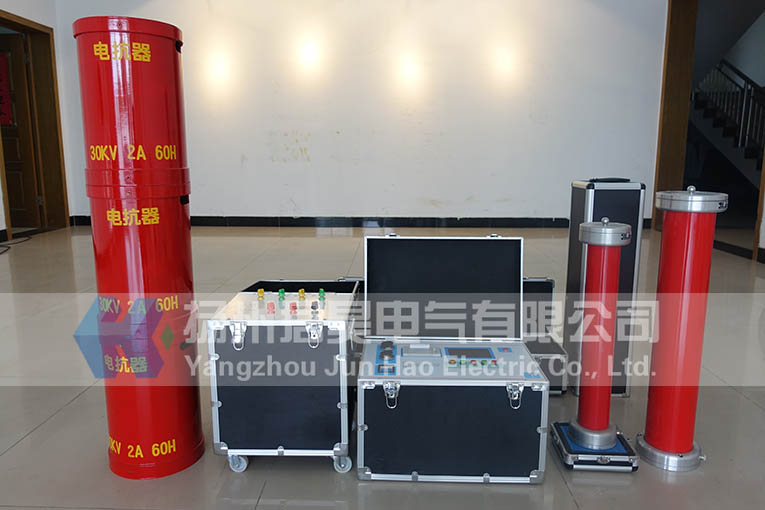

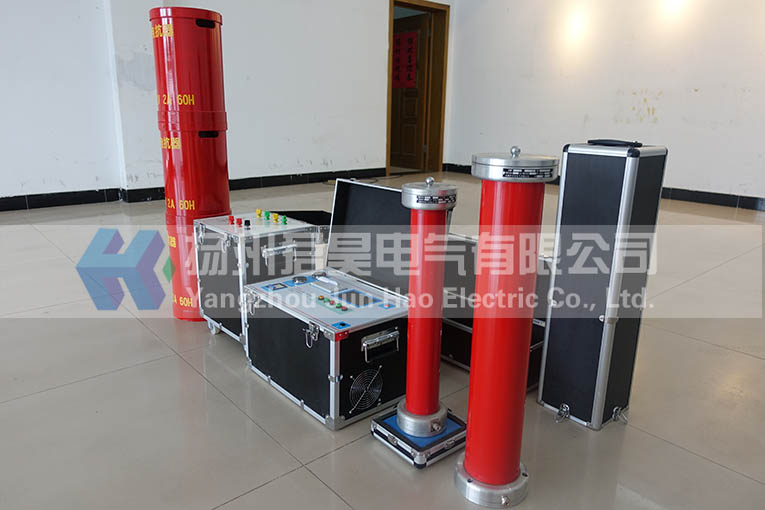

180/100變頻串聯諧振成套裝置



設備配置（供貨）清單



序號	配套名稱	型 號 規 格	規   范	單位	數量	重量
1	變頻電源	JH2000-12/0.4	12KV 輸入AC220V	臺	1	22kg
2	勵磁變壓器	8KVA/0.2	8KVA   輸出1200V/2400V	臺	1	46kg
3	高壓電抗器	35KV	35KV 2A/60H	臺	3	52kg
4	電容分壓器分體	TRF/0.001 100kv	100KV/100V	臺	1	8kg
	高壓補償電容	100kv/0.01	100kv/0.01	臺	1	28kg
5	附件箱	輸入輸出專用線、橡膠軟連線、分壓屏蔽 線、接地軟線		套	1
