JHDL-LJ電纜故障探測儀
- 說明書下載：???
- 型號：???JHDL-LJ
產品概述
JHDL-LJ電纜故障探測儀是我公司精心設計制造的全新一代便攜式智能型電纜故障測試儀器，它集成了國內外同類儀器優點，外形美觀，體積小，重里輕，便于攜帶。它秉承我公司一貫高科技、高精度、高質里的原則，將電纜測試水平提高到一個新境界。JHDL-LJ電纜故障探測儀具有測試準確、智能化程度高、操作方便、適應面廣、性能穩定、輕巧便攜等特點。
—————————————————————————————————————————————————————
產品別稱
高壓電纜故障測試儀、地埋電纜故障測試儀、電力電纜故障測試儀、電纜故障綜合測試儀、電纜故障定位儀、JHDL-LJ電纜故障探測儀
—————————————————————————————————————————————————————

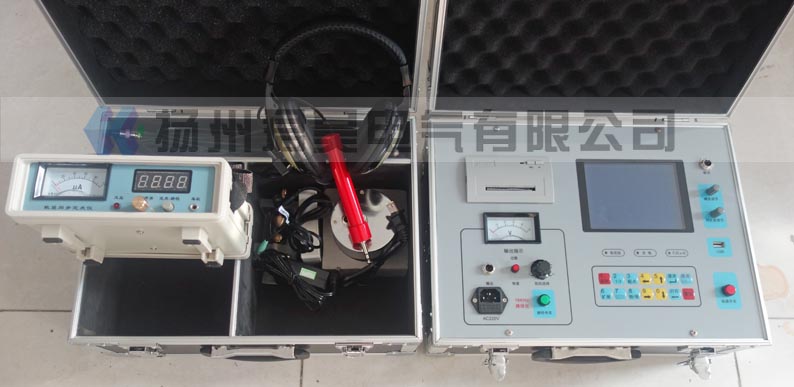

產品組成
◆電纜故障測探測儀由電纜故障閃絡測試儀（簡稱閃測儀）、電纜故障定點／路徑探測儀（簡稱定點儀）、電纜路徑信號源（簡稱路徑儀）三大部件組成。
◆電纜故障閃測儀主要用于在故陴電纜的一端測出故障點的大致位置，用于故障點的初步定位。
◆電纜故障定點／路徑探測儀用于故障點的精確定位。
◆電纜路徑探測信號源配合定點儀用于查找地埋電纜的路徑。
—————————————————————————————————————————————————————
產品參數
◆使用范圍：適用于測里各種不同截面，不同介質的各種材料的電力電纜、高頻同軸電纜、市話電纜、路燈電纜、地埋電線的低阻、短路、開路斷線故障，以及高阻=tlifS和高阻閃絡性故障。
◆測試距離：≤15km
◆最短測試距離（言區）：15-20m
◆測里誤差：粗測誤差±2﹪，定點誤差：±0.2m
◆采樣速率：25MHz
◆顯示方式：320×240大屏幕液晶帶背光顯示。
◆存貯畜里：8k byte#司分成兩個存貯區，存貯和顯示兩次采樣波形進行比較測里。
◆顯示分辯辜：v/50米.v為傳播速度m/μS。
◆打印方式：內設微型打印機記錄測試日期及測試波形數據。
◆電源：交流200V+ 10X,功耗小于25W;直流6V, 7A環漏液菩電池供電。
◆外形尺寸：（長x寬×高）420×310×220mm
—————————————————————————————————————————————————————

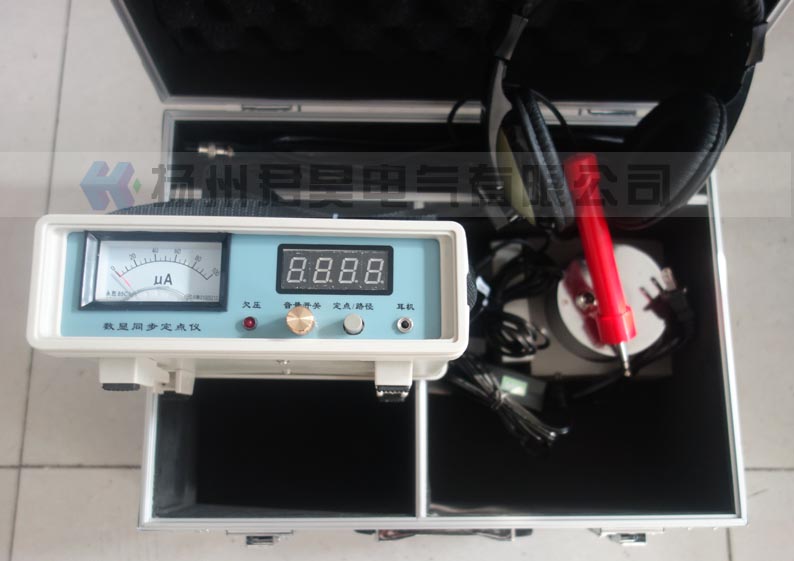

定點儀技術指標
◆靈敏度：在輸入信號頻率為300Hz、幅度為10μv,信噪比為20:1條件下，不失真輸出V0>2. 5V。
◆輸出阻抗：4-40(Ω)低阻輸出。
◆功耗：V=9V，靜態電流：聲測檔不大于12mA，聲磁同步檔不大于18mA。
◆工作電壓：9V干電地供電。
◆工作環境溫度：-10℃～+40℃。
◆外形尺寸：機箱體積：170×140×60mm
—————————————————————————————————————————————————————
路徑儀技術指標
◆工作方式：輸出一固定頻率的斷續方駛信號。
◆輸出功率：Pomax≥100W
◆輸出阻抗：1Ω-∞。
◆信號頻率：16KHZ
◆電源：200V±10％50HZ。
◆外形尺寸：帶包裝機箱體積：380×330×200mm
