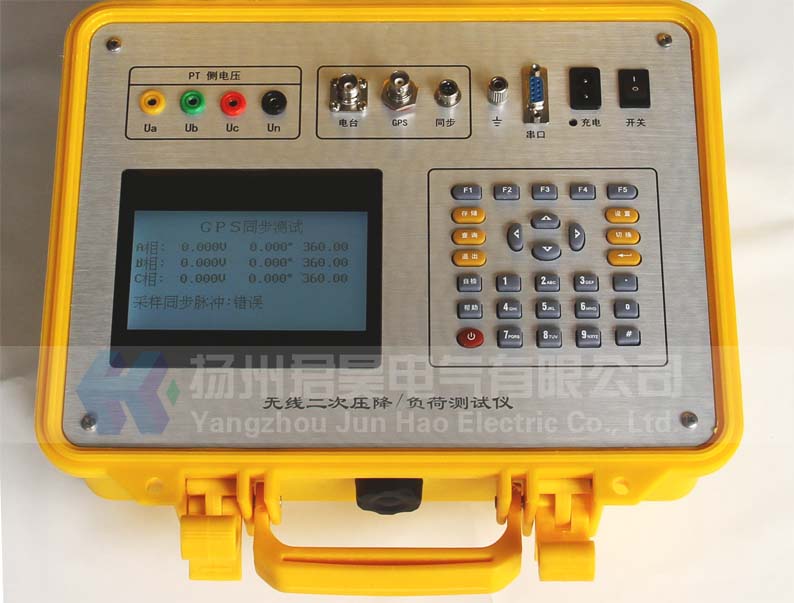

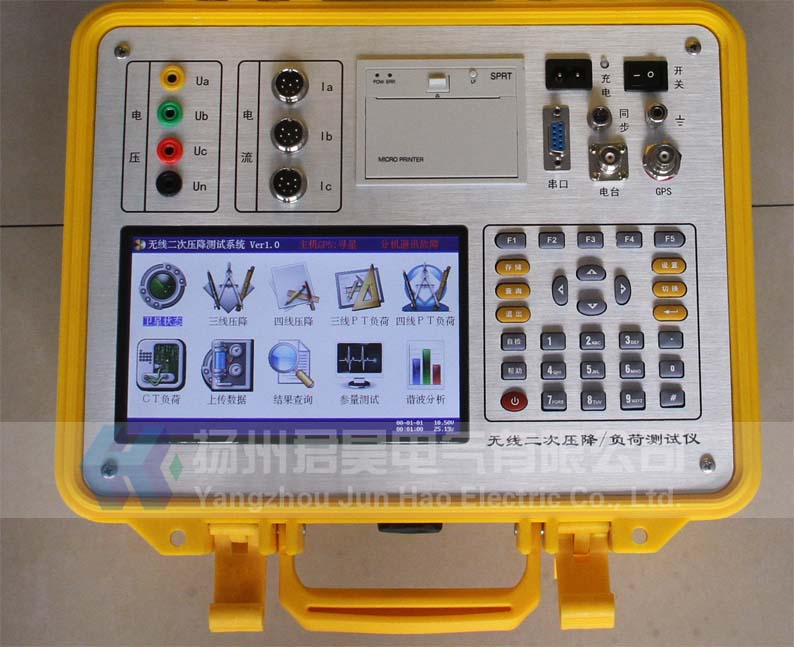

JH-ECYW無線二次壓降/負荷測試儀
- 說明書下載：???
- 型號：???JH-ECYW
產品概述
JH-ECYW無線二次壓降/負荷測試儀是我公司吸收國內外同類產品的優點，精心設計研制而成的一種能全自動測試電壓互感器二次壓降/負荷的智能化儀器。主分機結構，采用高精度軍品GPS定位授時模塊進行精確對時，保證測試結果的精確性，再結合大功率無線數傳電臺進行遠程無線通訊，從而完成比差和角差的精密測量。它可以完全取代原有的普通二次壓降/負荷測試儀的所有功能，并且采用無線測試的方式，可完成三相三線、三相四線不同方式互感器的二次壓降的測試，大大提高了安全性和可靠性，減少了PT二次短路的幾率，而且精度也能達到有線測試的水平。
—————————————————————————————————————————————————————
產品別稱
二次壓降負荷測試儀，二次壓降及負荷測試儀，JH-ECYW無線二次壓降/負荷測試儀
—————————————————————————————————————————————————————
功能特點
1、通過無線的方式自動完成三相三線或三相四線制的電壓互感器二次壓降的測量，不需要普通方式中要在儀器到測試遠端鋪設一條很長的電壓測試線，這樣可避免由于線路過長引起的不必要的短路故障，而這正是電壓互感器最應避免的；而且有時這條電壓測試線需要穿越公路，如無人看守來往車輛會將線軋壞，無線二次壓降測試儀有效的避免了這樣的情況。自動計算三相的比差、角差、綜合誤差。
2、采用高精度GPS授時模塊進行同步測試，授時精度可達0.5uS,能有效保證角差的測量精度。
3、能自動檢測并存儲在各種接線方式下由測試導線等引起的測量誤差數據，并在以后的測試中自動修正。
4、特別設計了軟件修正功能，不需硬件調整就能實現精度修正，在各級電力試驗研究部門均可現場檢定。
5、當處于衛星信號屏蔽區域時，可采用專用的同步電纜測試方式，這種方式精度同樣有保證，而且安全可靠，與其他廠家的光纖方式相比，光纖同步線非常脆弱，極易損壞，而我公司配備的專用電纜堅固耐用、韌性好，增加了可靠性。
6、具備諧波測試功能，可隨時監測被測用戶的諧波污染情況。
7、具備波形顯示和矢量分析功能，能有效的檢測被測計量裝置的接線情況，防止錯接線帶來的計量誤差。
8、內置大容量充電電池組，在室外無220V交流電情況下可由儀器內電池組供電，內置快速自動充電器，可對電池組快速充電。
9、電池剩余電量百分數指示功能，絕非簡單的虧電報警。
10、大屏幕、高亮度的液晶顯示，全漢字菜單及操作提示實現友好的人機對話，觸摸按鍵使操作更簡便，寬溫液晶帶亮度調節，可適應冬夏各季。
11、用戶可隨時將測試的數據通過微型打印機將結果打印出來。
—————————————————————————————————————————————————————
技術指標
1、 測量精度
本儀器的測量精度為1級。
比差：Δf =±（1%×f+1%×δ+0.01）（%）
角差：Δδ=± (1%×f+1%×δ+0.1)（分）
電導： G=± (1%×G+0.01) mS
電納： δ=± (1%×δ+0.01)mS
負荷： S=± (1%×S+0.1)VA
電阻： R=± (1%×R+0.1)Ω
電抗： X=± (1%×X+0.1)Ω
2、充電電源：交流176V~264V，頻率45-55Hz
3、儀器的測量范圍和分辨率
|
測試項目 |
范圍 |
最小分辨率 |
|
比差值(%) |
0.001～10.000 |
0.001 |
|
角差值(ˊ) |
0.01～±600.00 |
0.01 |
|
誤差值(%) |
0.001～10.000 |
0.001 |
|
修約(%) |
0.001～10.000 |
0.001 |
4、 基本誤差
比差 ＜0.03%
角差 ＜±1分
電導：±（1%電導讀數+1%電納讀數+未位1個字）mS
電納：±（1%電納讀數+1%電導讀數+未位1個字）mS
5、絕緣：⑴、電壓、電流輸入端對機殼的絕緣電阻≥100M?。
⑵、工作電源輸入端對外殼之間承受工頻2KV（有效值），歷時1分鐘實驗。
6、電池工作時間：充滿后工作時間大于6小時。
7、體積：
主機：32cm×24cm×13cm
分機：32cm×24cm×13cm
8、重量：
主機：3Kg
分機：3Kg
