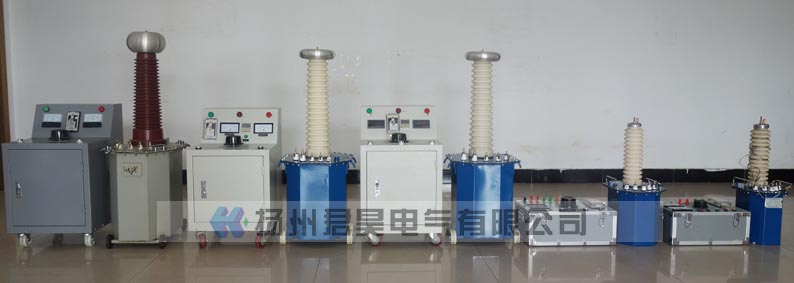

JHYDJ系列工頻交直流（串激）試驗變壓器|油浸式
- 說明書下載：???
- 型號：???JHYDJ
產品概述
JHYDJ系列工頻交直流（串激）試驗變壓器|油浸式適用于電力系統、工礦企業、交通、郵電部門、科研單位等，對各種高壓電氣設備、電器元件、絕緣材料進行工頻或直流高壓下的絕緣強度試驗。 油浸式試驗變壓器采用單框芯式鐵芯結構。初級繞組繞在鐵芯上，高壓繞組在外，這種同軸布置減少了漏磁通，因而增大了繞組間的耦合。
—————————————————————————————————————————————————————
產品別稱
油浸式高壓試驗變壓器、油式高壓試驗變壓器、高壓試驗變壓器、電力高壓試驗變壓器、超輕型高壓試驗變壓器、串級式高壓試驗變壓器、Satons高壓試驗變壓器、交直流高壓試驗變壓器、高壓升壓器、高壓耐壓機、高壓耐壓儀、JHYDJ系列工頻交直流（串激）試驗變壓器|油浸式
—————————————————————————————————————————————————————
工作原理
將工頻電源輸入操作箱（或操作臺），經自耦調壓器調節電壓輸入至試驗變壓器的初級繞組。根據電磁感應原理，在次級（高壓）繞組可獲得工頻高壓。此工頻高壓經高壓硅堆整流及電容濾波后可獲得直流高壓，其幅值是工頻高壓有效值的1.4倍。只不過在使用直流時應抽出短路桿，在使用交流時，插入短路桿。
—————————————————————————————————————————————————————
容量選擇
Vn > 300kV K=2
—————————————————————————————————————————————————————
|
規格 |
容量 （kvA） |
高壓輸出 |
低壓輸出 |
儀表 |
變比 |
溫升℃ |
||
|
電壓（kv） |
電流（mA） |
電壓（v） |
電流（A） |
電壓（v） |
高/儀 |
30分鐘 |
||
|
1.5/50 |
1.5 |
50 |
30 |
200 |
7.5 |
100 |
500 |
10 |
|
3/50 |
3 |
50 |
60 |
200 |
15 |
100 |
500 |
10 |
|
5/50 |
5 |
50 |
100 |
200 |
25 |
100 |
500 |
10 |
|
10/50 |
10 |
50 |
200 |
200 |
50 |
100 |
500 |
10 |
|
20/50 |
20 |
50 |
400 |
380 |
53 |
100 |
500 |
10 |
|
30/50 |
30 |
50 |
600 |
380 |
79 |
100 |
500 |
10 |
|
50/50 |
50 |
50 |
1000 |
380 |
120 |
100 |
500 |
10 |
|
5/100 |
5 |
100 |
50 |
380 |
13 |
100 |
1000 |
10 |
|
10/100 |
10 |
100 |
100 |
200 |
50 |
100 |
1000 |
10 |
|
20/100 |
20 |
100 |
200 |
380 |
53 |
100 |
1000 |
10 |
|
30/100 |
30 |
100 |
300 |
380 |
79 |
100 |
1000 |
10 |
|
50/100 |
50 |
100 |
500 |
380 |
132 |
100 |
1000 |
10 |
|
100/100 |
100 |
100 |
1000 |
380 |
263 |
100 |
1000 |
10 |
